弘匠科技:对刀仪的那些事儿

　　工作原理

　　对刀仪的核心部件是由一个高精度的开关（测头），一个高硬度、高耐磨的硬质合金四面体（对刀探针）和一个信号传输接口器组成（其他件略）。四面体探针是用于与刀具进行接触，并通过安装在其下的挠性支撑杆，把力传至高精度开关；开关所发出的通、断信号，通过信号传输接口器，传输到数控系统中进行刀具方向识别、运算、补偿、存取等。



　　数控机床的工作原理决定，当机床返回各自运动轴的机械参考点后，建立起来的是机床坐标系。该参考点一旦建立，相对机床零点而言，在机床坐标系各轴上的各个运动方向就有了数值上的实际意义。



　　对于安装了对刀仪的机床，对刀仪传感器距机床坐标系零点的各方向实际坐标值是一个固定值，需要通过参数设定的方法来精确确定，才能满足使用，否则数控系统将无法在机床坐标系和对刀仪固定坐标之间进行相互位置的数据换算。当机床建立了“机床坐标系”和“对刀仪固定坐标”后（不同规格的对刀仪应设置不同的固定坐标值），对刀仪的工作原理如下：



　　1．机床各直线运动轴返回各自的机械参考点之后，机床坐标系和对刀仪固定坐标之间的相对位置关系就建立起了具体的数值。



　　2．不论是使用自动编程控制，还是手动控制方式操作对刀仪，当移动刀具沿所选定的某个轴，使刀尖（或动力回转刀具的外径）靠向且触动对刀仪上四面探针的对应平面，并通过挠性支撑杆摆动触发了高精度开关传感器后，开关会立即通知系统锁定该进给轴的运动。因为数控系统是把这一信号作为高级信号来处理，所以动作的控制会极为迅速、准确。



　　3．由于数控机床直线进给轴上均装有进行位置环反馈的脉冲编码器，数控系统中也有记忆该进给轴实际位置的计数器。此时，系统只要读出该轴停止的准确位置，通过机床、对刀仪两者之间相对关系的自动换算，即可确定该轴刀具的刀尖（或直径）的初始刀具偏置值了。换一个角度说，如把它放到机床坐标系中来衡量，即相当于确定了机床参考点距机床坐标系零点的距离，与该刀具测量点距机床坐标系零点的距离及两者之间的实际偏差值。



　　4．不论是工件切削后产生的刀具磨损、还是丝杠热伸长后出现的刀尖变动量，只要再进行一次对刀操作，数控系统就会自动把测得的新的刀具偏置值与其初始刀具偏置值进行比较计算，并将需要进行补偿的误差值自动补入刀补存储区中。当然，如果换了新的刀具，再对其重新进行对刀，所获得的偏置值就应该是该刀具新的初始刀具偏置值了。



　　对刀精度



　　根据有关资料及实践证明，对刀仪测头重复精度1μm；15英寸以下卡盘，手臂旋转重复精度5μm。18英寸及其以上卡盘的大规格，对刀臂的重复精度能达到8μm。这一精度可以满足大部分用户的需要而不需试切。



　　对刀仪的使用，减少了机床的辅助时间，降低了返工和废品率，若配合雷尼绍LP2工件测头一起使用，可显著提高机床效率和加工精度。

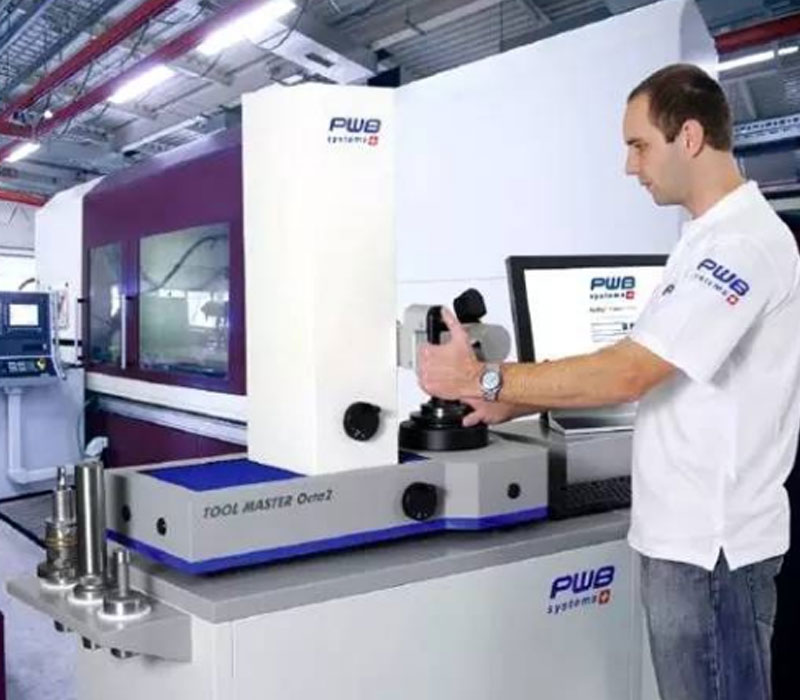

　　对刀仪操作规程



　　一、对刀仪的日常保养：



　　1、每日检查润滑系统是否正常；



　　2、主轴务必清洁干净，并涂抹干净防锈油；



　　3、测试棒务必擦拭干净，并涂抹干净防锈油；



　　4、使用后请保持或增加干净的防锈油，并及时清除杂物、灰尘、铁屑等；



　　5、每日清洁对刀仪外罩；



　　6、请务必用清洁防锈油，切记不可使用汽油，丙酮类溶剂；



　　7、不用时请用防护罩包裹。



　　二、对刀仪操作注意事项：



　　1、操作Z轴快速位移时请勿大力拉扯，请将把手往内压下，在移至接近刀具时，再使用微调手轮；



　　2、量测刀具时，请以刀背接触侧头，避免损坏测头及量仪；



　　3、每次对刀前务必用测试棒校正数据，直径跳动允差0.02mm；



　　4、操作前松开X轴固定螺钉；



　　5、操作前松开Z轴固定配重螺钉；



　　6、用完后请关闭电源。



　　三、操作说明：



　　1、X轴归“0”：



　　1）、请同时擦拭清洁主轴及测试棒；



　　2）、将Z轴（升降）百分表架向顺时针方向移90度，以免X轴归零时撞及测试棒；



　　3）、将X轴量表测头调至接触测试棒，使量表指针向顺时针方向接触第一个0的位置；



　　4）、将X轴显示数据设定为测试棒半径之数字，即完成归“0”。



　　2、确定测试棒的归“0”的动作：



　　1）、将刀具装入主轴，并锁紧螺帽固定之；



　　2）、旋转主轴，使刀具之刀尖接触到X轴测头，让量表指针转至第一个“0”的位置；



　　3）、在显示器上设定刀具所需之尺寸，X轴输入刀具半径值，此时即完成刀具预调值；



　　4）、取下刀具时，请以逆时针方向松脱主固定螺帽。
