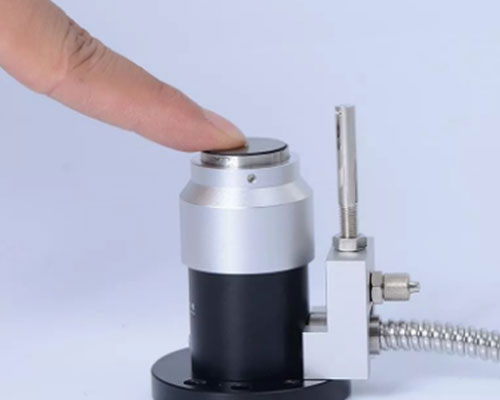

弘匠科技：对刀仪的原理与应用

　　一：对刀仪的工作与机床结合的原理如下

　　1：装对刀仪的目的是为了解决每次手动换刀的刀长不一，再加上手动对刀带来的精度和低效的问题。在这些问题上才用到了对刀仪这一量具来解决上述问题。



　　2：其工作原理就是当人们第一次加工一个模具时，而把Z轴工作机械原点设在模具底部（也就是机床平台表面）。这个时候需要第一次手动对Z轴坐标，将刀尖移到工作台表面。将此Z轴机械坐标记录在机床指定的落差设定值里（不同的控制系统有不同的设法）。然后点击系统中的求落差（不同的控制系统是不同的表现形式，标准的系统是按照国标求落差的指令来执行）。落差求完后再接着对刀，再以后每换一把刀就只需要执行对刀指令就可以实现Z轴高度设定。这样提高了手动去设Z轴坐标的效率也提高了Z轴坐标设定的精度。



　　二：应用分为两大类



　　1：产品（模具）加工需要多刀完成的场合。由于加工零件需要几把刀来完成，为了保证每把刀的接刀更精准和提高效率。这样的机器需要安装对刀仪。



　　2：大规模机器标准化场合。由于机器加工的产品是标准件，需要上百台或更多的机器来加工。这个时候操作机床的工作人员水平不一，只有通过对刀仪来统一换刀后能保证每把刀的高度一致。如果用人工换刀去保证高度这个难度会很大，而且不能统一标准。这样的雕铣机需要安装对刀仪。



　　三：对刀仪的疑惑问答



　　问：我的雕铣机能装对刀仪吗？



　　答：所有的控制系统都支持安装对刀仪，只不过有的有预留接口和功能。有的需要自行设置接口和功能，再有的就是要花钱开通这个接口（大多体系在日本系统，如发那科、西门子等）一般国产和台湾系统都有这个免费的接口和功能。张生：；133-4866-3492



　　问：我的雕铣机适合哪种对刀仪？



　　答：判断适合您自己机床的对刀仪您只需要了解两个基本参数就行，一是您的机器大致适合哪种大小外形尺寸的对刀仪。二是您要知道您机器的控制系统对刀仪接口是常开还是常闭。外形尺寸很好辨别，但是常开常闭就不会识别了。这个时候就需要咨询我们卖对刀仪或者咨询机器厂家。我把常见的系统给您对常开常闭做过判断，宝元、固高、维宏、华中等这些系统是不需要辨别常开和常闭的，因为这些系统都有一个参数可以设置常开和常闭，非常简单。新代、发格、PA等这些系统就要看是常开和常闭，因为这些系统改常开常闭比较麻烦。



　　问：不会安装怎么办？



　　答：如果您的控制系统是宝元、维宏、固高等简单系统，第一次安装那您需要熟悉这些系统操作和会使用万用表。这样在我们的电话指导下应该能完成安装。如果是把之前坏了的对刀仪更换，您只需要会万用表就行。通过电话沟通能解决问题。如果是其它比较不开放的控制系统需要专业技术人员安装才行。



　　问：对刀仪坏了能维修吗？



　　答：对刀仪坏了是可以维修的，情况分为三种。一是自然损坏，没有撞过。这种情况修复比较容易，维修费有会便宜些。二是轻微撞坏，可以修复。价格会稍微贵一点。三是严重损坏，这种情况建议更换新的对刀仪。这样节省了时间成本和高额的维修费，因为是维修的保修期不会太长。所以对刀仪坏了还要看个人具体情况。
