HOP24
HOP24数控车床有线测头对刀仪，加工中心在线检测CNC在线测量，内孔寻边端面检测，自动快速分中/找正，自动补偿刀具磨损保证零件加工精度，防护等级IP67，防油防尘。
测头应用
1.用于排刀式车床，磨床，雕刻机
2.批量零件加工监控，不间断自动抽检
3.自动快速分中/找正，修正夹具或工伴定位偏差
4.速定位端面坐标零点设置
5.监控并补偿刀具磨损保证零件加工精度
6.减少加工过程人为因素对精度的影响使操作更简单快捷
7.快速探测判断工件状态
8.大幅度降低零件报废率和返工率
9.高光倒角更均匀对称

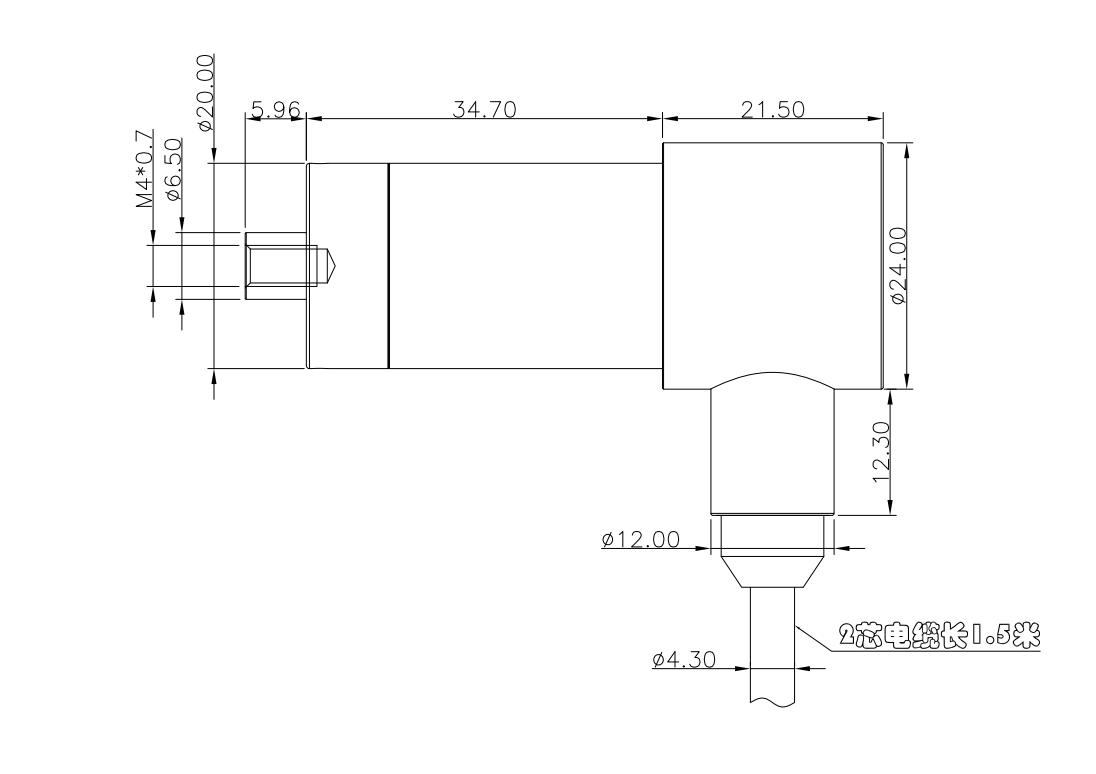

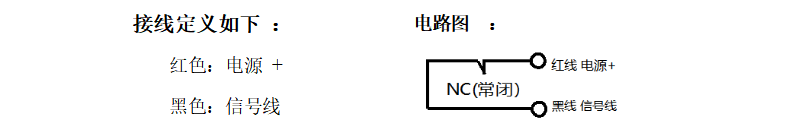

尺寸图和接线定义
红色：电源+
黑色：信号线
备注：红色线和黑色线避免同时接入电源正负极，避免短路。
注意事项
1.确认机床SKIP信号IO电压状态
2.为保证测头精度,安装使用时轻拿轻放
3.安装时请按照电路图正确安装
4.测头防油防水,但应避免切屑油液直接对着测头高压喷洒
5.使用环境恶劣时,为保证测量精度,请经常用酒精擦拭测针红宝石

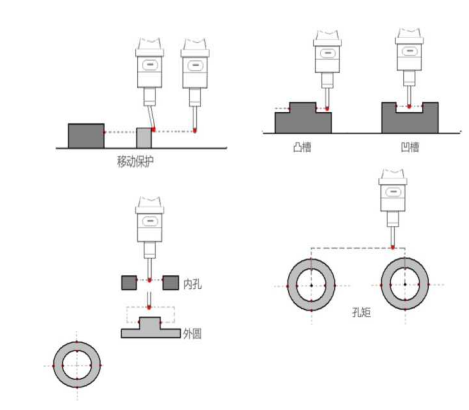

工件测量
测头移动保护 凸台/凹槽测量 凸典/凹湘宽度测量
内角/外角测量 内孔/外圆测量 孔中心距测量
长、宽、高测量

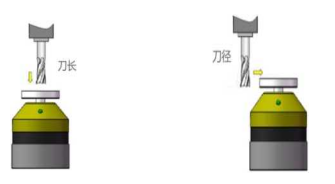

刀具测量
刀具长度测量
刀具半径测量
刀具磁员检测
零点设置及打印输出
自动设定坐标系零
