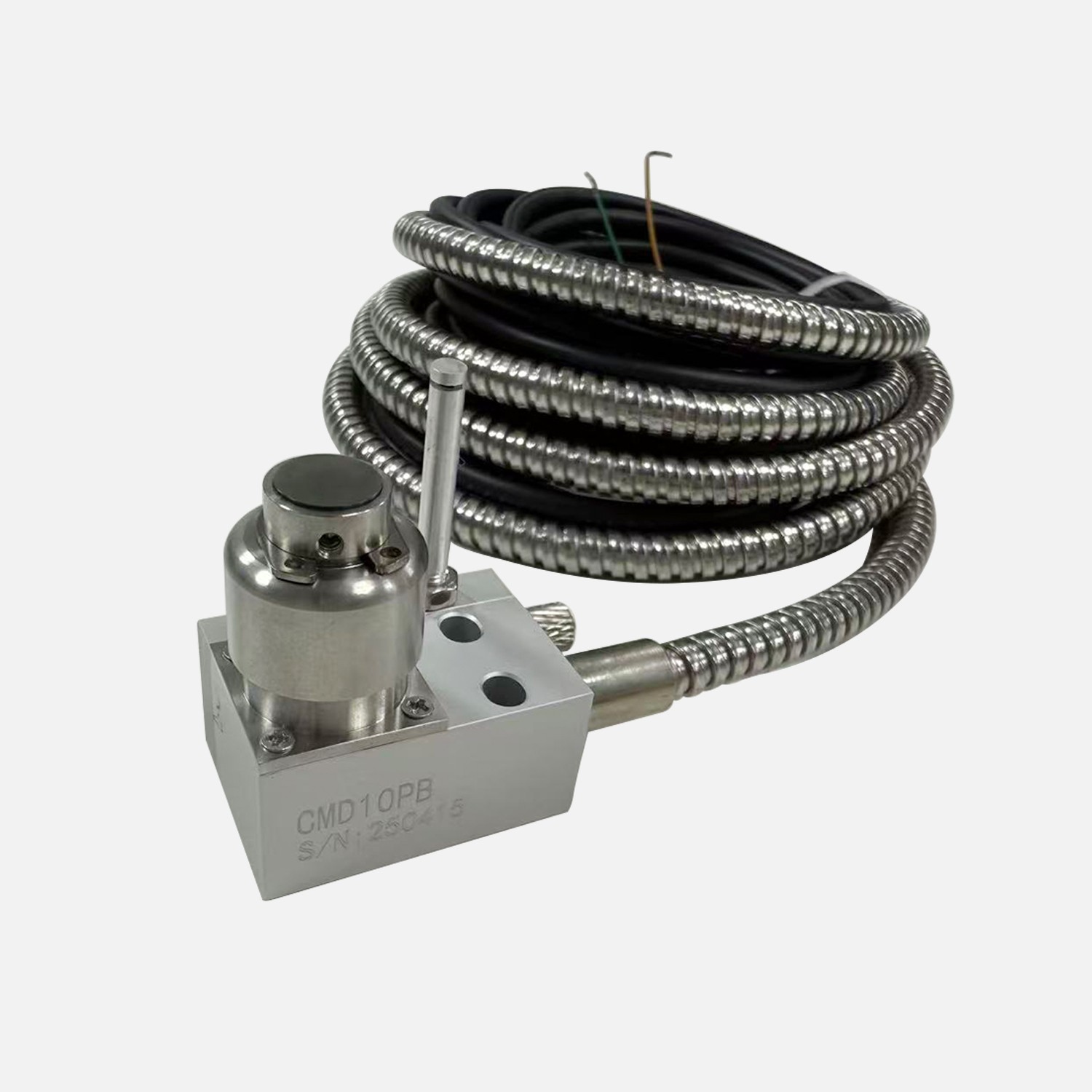

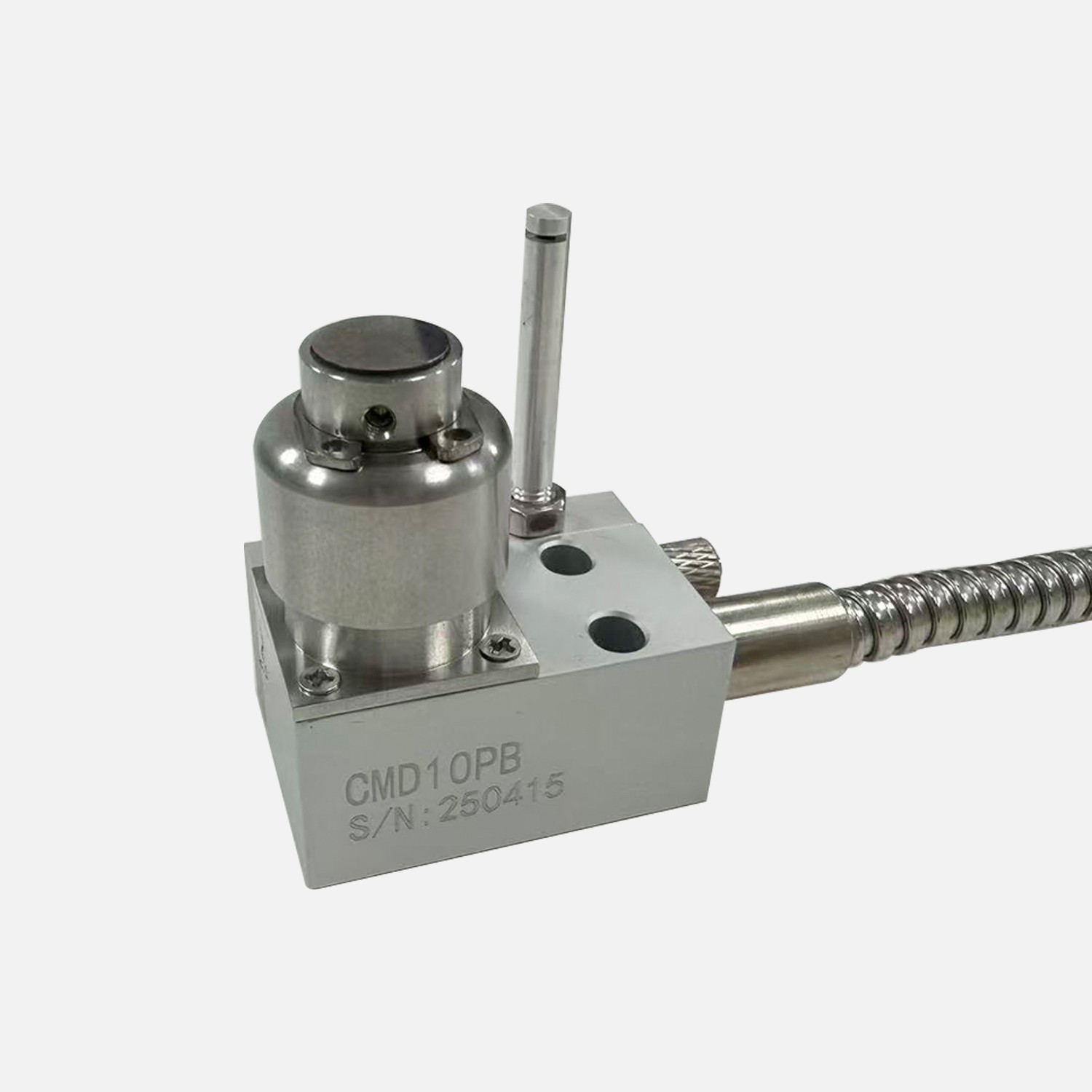

CMD-10PB

      CMD‑10PB 对刀仪是一款高精度、高防护的接触式对刀装置，专为小型高速数控机床设计， 精度0.001mm，IP68 防护结构，加工中心专用对刀仪，输出开关量信号由数控系统接收信号再由程控执行刀具长度设定、刀具磨耗检测、刀具破损 折断检测，在没有震动误动作情况下，按照额定电压电流及规定速度内，可以对机器热变形做补正。

特点

1.防尘防水结构，在冷却液、铁屑飞扬的条件下仍具

有很好的耐久性。

2.因对刀仪无需内置放大器，所以不会因对刀仪所处部
位的温度、电源电压波动造成偏差。

3.可直接向NC、程序(PLC)输入，所以性价比较好。

4.超行程时可发报警信号。

5.刀具突出的尖角直接接触加工尺寸相关工具尖端，

测知其位置、尺寸、输出信号，所以与激光和通电

式通过光量和电量换算间接求出平均数值（计量、输

出)方式相比，精度高。缺点：不能在刀具高速运转

过程中测量。

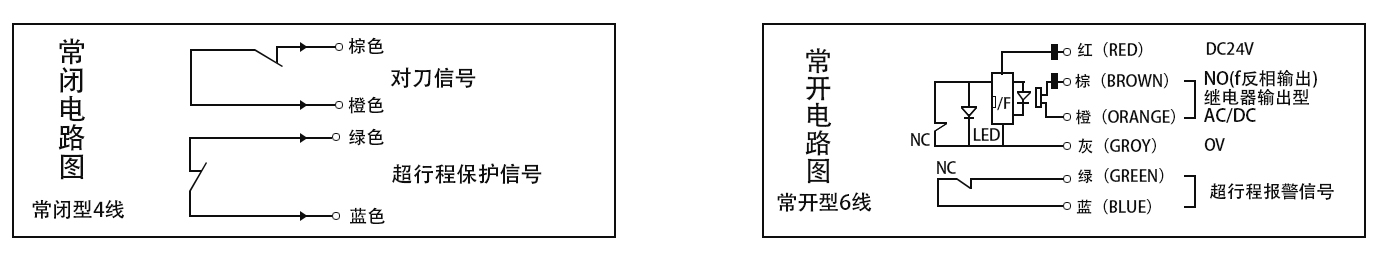

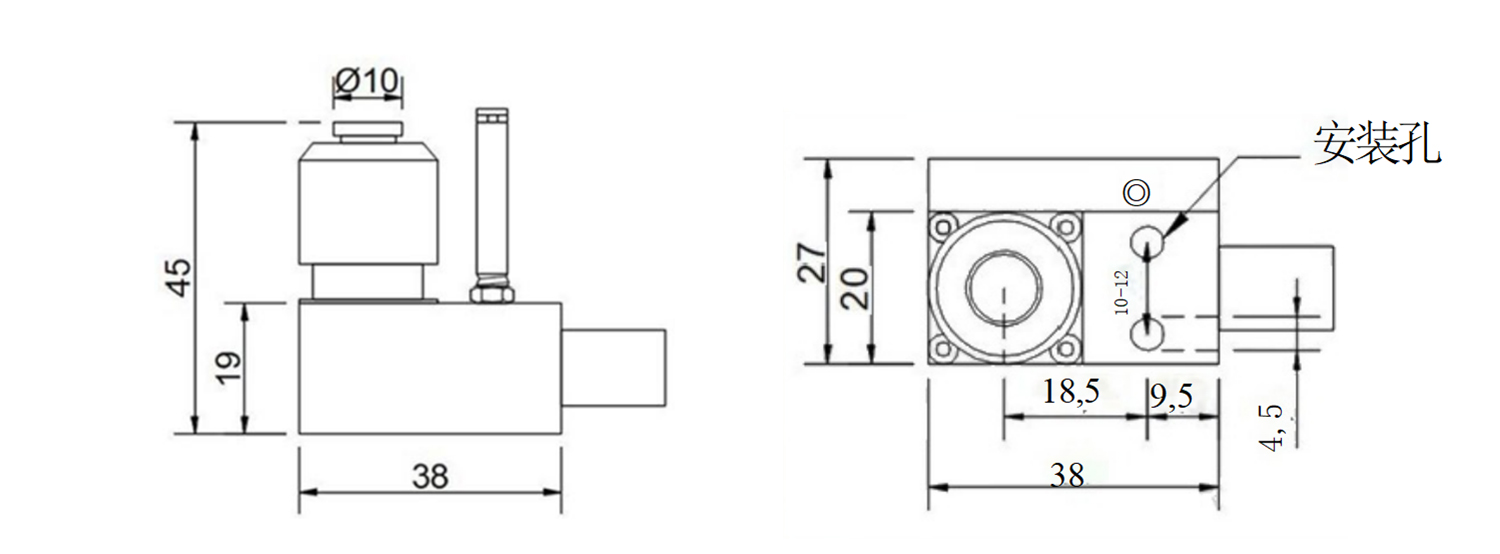

尺寸图/电路路

输出模式：B：NC（当信号断开后紧急停止）

触点电压： DC24 20mA电阻负荷（特殊情况下须加负数，限电流）
